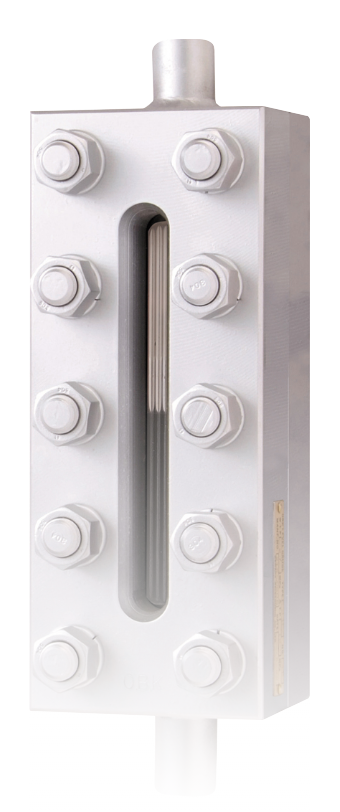

この液面計は高圧用に特に設計されたもので、気密用パッキンとして“ O ”リングを使用し、ガラスに対する締付力を極力少なくし、しかも高圧に十分耐えうる液面計です。
●使用条件の目安
| JH型 |
15MPa用 最高使用温度100℃ TVH型 15MPa用 最高使用温度100℃ |
| JH-20型 |
35MPa用 最高使用温度100℃ TVH-2型 35MPa用 最高使用温度100℃ |
●JH、JH-2 断面図
| |
断面図の部品名 |
| 1/G |
ゲージ本体 |
| 2/G |
カバー |
| 3/G |
反射式ゲージグラス |
| 4/G |
“ O ”リング |
| 5/G |
パッキング |
| 6/G |
クッションパッキング |
| 7/G |
サイドパッキング |
| 8/G |
エンドパッキング |
| 9/G |
ボルト |
| 10/G |
二重式ナット |
|
● TVH、TVH-2 型 断面図
| |
断面図の部品名 |
| 1/G |
ゲージ本体 |
| 2/G |
カバー |
| 3/G |
透視式ゲージグラス |
| 4/G |
“ O ”リング |
| 5/G |
パッキング |
| 6/G |
クッションパッキング |
| 7/G |
サイドパッキング |
| 8/G |
エンドパッキング |
| 9/G |
ボルト |
| 10/G |
二重式ナット |
|
●広液室液面計標準寸法表
| ガラス記号及び連成数 |
JH、TVH型 |
JH−２、TVH−２型 |
| 可視長 |
本体長 |
取付長 |
可視長 |
本体長 |
取付長 |
| 垂直 |
横付 |
垂直 |
横付 |
| No. 3×1 |
141 |
225 |
625 |
325 |
141 |
245 |
640 |
340 |
| 8×1 |
296 |
380 |
780 |
480 |
296 |
400 |
800 |
500 |
| 3×2 |
367 |
451 |
850 |
550 |
387 |
491 |
890 |
590 |
| 3×3 |
593 |
677 |
1080 |
780 |
633 |
737 |
1140 |
840 |
| 8×2 |
677 |
761 |
1160 |
860 |
697 |
801 |
1200 |
900 |
| 3×4 |
819 |
903 |
1300 |
1000 |
879 |
983 |
1380 |
1080 |
| 8×3 |
1058 |
1142 |
1550 |
1140 |
1098 |
1202 |
1600 |
1300 |
| 3×5 |
1045 |
1129 |
1530 |
1230 |
1125 |
1229 |
1630 |
1330 |
| 8×4 |
1439 |
1523 |
1920 |
1620 |
1499 |
1603 |
2000 |
1700 |
| 8×5 |
1820 |
1904 |
2300 |
2000 |
1900 |
2004 |
2400 |
2100 |
|
| 【注意】ゲージグラス寸法はJIS B8211に準じます。 |
